一、產品概述

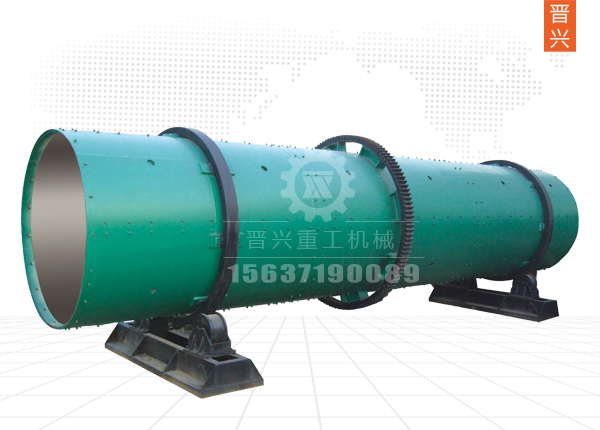

轉鼓造粒機是一種可將物料制造成特定形狀的成型機械。轉鼓造粒機是復合肥行業的關鍵設備之一，適用于冷、熱造粒以及高、中低濃度復混肥的大規模生產。主要工作方式為團粒濕法造粒，通過一定量的水或蒸汽，使基礎肥料在筒體內調濕后充分化學反應，在一定的液相條件下，借助筒體的旋轉運動，使物料粒子間產生擠壓力團聚成球。我公司工作人員集多年復混肥生產經驗,開發的回轉式轉鼓造粒機具有外形美觀、操作簡單、能耗低、壽命長、維修方便等特點。

二、其主要特點如下:

1、投資少、見效快,經濟效益好,性能可靠;

2、動力小,無三廢排放,操作穩定,維修方便,流程布局合理,生產成本低；

3、成球強度高、外觀質量好、耐腐蝕、耐磨損、能耗低；

4、成球率達70%,有少量返料,返料粒度小,可重新造粒

5、筒體采用特殊的橡膠板內襯或耐酸不銹鋼襯板,實現了自動除疤、脫瘤、取消了傳統的刮刀裝置；

三、工作原理

該系列轉鼓造粒機其工作原理是：由主電動機驅動皮帶和皮帶輪,通過減速機傳動給主動軸，通過安裝在主動軸上的對開式齒輪與固定在機體上的大齒輪圈相齒合，相向工作。物料從進料端加入，經筒體旋轉，在一定條件作用下，將其制成顆粒，最后經出料口流出。由于物料的不斷進入，造粒機的不斷旋轉，方可實現大批量生產。

四、結構概述

整機可分為五大部分：

1.托架部分：整個機體轉動部分都由托架支撐,受力較大.因此該機托輪架部分均采用中碳鋼板、槽鋼焊接而成,已達到本機所使用的目的。除此外更重要的是固定在架子上的托論,因考慮到其與機體滾帶會產生較大磨擦,我廠特意選用優質防腐、耐磨材料、大大提高了本機的使用壽命,托輪架也采用鑄造一體技術.另在托輪架四角設有吊轉鉤,便于裝卸運輸.

2.傳動部分:整臺造粒機傳動部分是優為重要的整個機體的工作都有此而行.傳動架均采用優質槽鋼焊接而成.安裝在傳動架上的主電動機和減速機質量可靠.電動機帶動皮帶輪、三角帶、減速機傳動給主軸，使機體工作，其中傳動減速機于主軸工作部分，采用尼龍注銷聯接器相咬合傳遞驅動。

3.大齒輪：固定在機體上，與傳動小齒輪相齒合，相向帶動機體工作，其采用高科技耐磨材料，使本機使用壽命更長。

4.滾帶：固定與機體兩側，以支撐整個機體。

5.機體部分：整臺造粒機重要的就是機體部分，其采用優質鋼板焊接而成，內置特殊的橡膠襯板或耐酸不銹鋼襯板，實現自動除疤，脫瘤，取消了傳統的刮刀裝置，以達到本機所使用的目的。

六、主要技術參數

該系列轉鼓造粒機有多種型號，可根據用戶產量的需要選購，也可訂做，有較大選擇范圍，其主要技術參數見下表
